Инструменты редактора ​

Редактор карты открывается по кнопке Редактировать на странице проекта. В нём вы загружаете подложку, размечаете участок и отправляете проект на расчёт.


Структура интерфейса ​

ЗонаЧто делает
ТопбарКнопка «Назад», название проекта, индикатор несохранённых изменений
RibbonПанель инструментов — файловые действия и все инструменты рисования
КартаРабочая область с подложкой и нарисованными объектами
Контекстная панельИнформация о выделенном объекте и кнопка удаления
Панель слоёвУправление видимостью и прозрачностью слоёв

Файловые действия ​

Самая левая группа в ribbon.


КнопкаДействиеГорячая клавиша
СохранитьСохраняет текущее состояние карты на сервер—
СкачатьЭкспортирует карту в JSON-файл (map_data_ГГГГ-ММ-ДД.json)—
ПроверитьЗапускает валидацию карты и показывает найденные ошибки—
ОтменитьОткатывает последнее действие (до 50 шагов)Ctrl+Z
ЗапуститьВалидирует карту, сохраняет её и отправляет в очередь—

Точки притяжения ​

Объекты, между которыми моделируется движение пешеходов.


Точки притяжения могут быть либо точечными (например, подъезд дома), где все пешеходы выходят из одного и того же места. Либо полигональными, такие как детская площадка или парковка, где пешеходы случайно распределяются по всей площади полигона.

Некоторые виды объектов в этой категории (такие как парковка или детская площадка) сочетают в себе твердое покрытие и наложенную поверх него точку притяжения. Другие объекты сами по себе не подразумевают твердого покрытия, и вы должны сперва нарисовать территорию, на которой они будут размещаться.

ИнструментГеометрияРольОписание
ПодъездТочкаТолько источникТочечный вход в жилое здание — отсюда выходят пешеходы
ПарковкаПолигонТолько цельОбласть с твёрдым покрытием, куда идут пешеходы
ОстановкаПолигонИсточник и цельПолигон на тротуаре, где пешеходы ожидают транспорт
МагазинТочкаИсточник и цельТочечный вход в коммерческое заведение
ОфисТочкаИсточник и цельТочечный вход в общественно-деловое здание
ПлощадкаПолигонИсточник и цельДетская или спортивная площадка с твёрдым покрытием
ВыходПолигонИсточник и цельОбласть на границе участка для входа/выхода пешеходов
ЗонаПолигонИсточник и цельПроизвольная полигональная область
ТочкаТочкаИсточник и цельПроизвольный точечный объект

Роли: откуда и куда идут пешеходы ​

Каждый маршрут начинается в источнике и заканчивается в цели. Большинство точек притяжения работают в обе стороны, но у двух инструментов роль односторонняя:

  • Подъезд — только источник. Пешеходы выходят из подъезда, но маршрутов между двумя подъездами не будет.
  • Парковка — только цель. На парковку приходят, но маршруты с неё не начинаются.

Проверка пройдена, а дорожек нет

Проверка карты считает только количество точек притяжения — их должно быть не меньше двух. Сочетаются ли их роли, она не смотрит. Карта из двух подъездов или из двух парковок пройдёт проверку, но пешеходам на ней некуда идти, и расчёт не предложит ни одной дорожки.

Убедитесь, что на карте есть хотя бы один источник и хотя бы одна цель: например, к подъездам добавьте Выход, Остановку или Магазин.

Парковка и Площадка — это два объекта ​

Инструменты Парковка и Площадка создают сразу два объекта одинаковой формы, лежащих один поверх другого: твёрдое покрытие (для парковки — дворовой проезд, для площадки — дорожка) и саму точку притяжения.

  • Клик выделяет только один из них — тот, что оказался сверху. Меняя форму, вы меняете только его.
  • Удалить убирает тоже только выделенный объект. Чтобы убрать парковку или площадку целиком, кликните по тому же месту ещё раз и удалите второй.
  • Ctrl+Z сразу после рисования отменяет оба объекта вместе.

Если нужно изменить форму такой области, проще удалить оба объекта и нарисовать её заново.

Минимум для расчёта

Чтобы алгоритм мог начать моделирование, на карте должно быть хотя бы два объекта, между которыми могут перемещаться пешеходы — источник и цель. Например, подъезд и выход с территории.

Препятствия ​

Объекты, которые ограничивают или запрещают движение пешеходов.


ИнструментГеометрияПроходимостьОписание
Жилое зданиеПолигонНепроходимоСтроение — пешеходы обходят
ВодаПолигонНепроходимоВодоём, река
ПрепятствиеПолигонНепроходимоЛюбое иное непроходимое препятствие
РастенияПолигонПроходимо со штрафомЗелёные насаждения — пересекаются, если нет обхода
ЗаборЛинияПроходимо со штрафомНизкое ограждение, которое можно перешагнуть
БарьерПолигонНепроходимоВысокий забор, который нельзя преодолеть
ГраницаПолигон—Внешний контур участка для моделирования

Проходимые препятствия - это объекты, через которые пешеходы могут перебраться, если захотят, но если будет удобный обходной путь - воспользуются им.

Например, это может быть живая изгородь или невысокая ограда вокруг газона. Таким препятствием не получится запретить пешеходам ходить напрямик, если у них нет альтернативы. Но если есть удобная обходная дорожка, то люди предпочтут пройти по ней, чем продираться сквозь кусты.

Непроходимые препятствия - это объекты, которые пешеходы не смогут пересечь никак. Это может быть высокий забор в рост человека, здание или водная преграда.

Дороги ​


ИнструментГеометрияОписание
ДорожкаПолигонСуществующая пешеходная дорожка, тротуар или площадка — пешеход предпочтёт использовать её
Дворовой проездПолигонДворовой проезд или парковочная площадка — твёрдое покрытие, по которому могут проходить и пешеходы, однако менее удобное для них чем тротуар
Проезжая частьПолигонАвтомобильная дорога — пешеходы могут её пересекать, но стараются избегать

В этой категории находятся дороги с твердым покрытием. Отличие в их привлекательности для пешеходов. По дорожкам пешеходы стараются ходить всегда, если только она не ведет совсем мимо цели. Тут все просто, это любые тротуары, дорожки, площадки, сделанные специально для или преимущественно для людей.

Дворовой проезд — промежуточный вариант. Это область с твердым покрытием, по которым пешеходы и автомобили двигаются вместе. Это может быть дворовой проезд или территория парковки. Выбирая между газоном и проездом пешеходы пойдут по дворовому проезду. Но если рядом есть тротуар - то предпочтут его.

А вот по проезжей части пешеход может пройти, но постарается с нее уйти. Это твердые поверхности созданные специально для машин, как правило проезжие части улиц.

TIP

Если в проекте есть какая-то асфальтированная территория, но вы не можете решить, какой из типов выбрать, задайте себе вопрос: "я сам бы предпочел идти ПО этой территории, или идти РЯДОМ с ней по газону, и пересекать ее только по необходимости".

В первом случае размечайте как дорожку (или дворовой проезд, если по ней всё-таки ездят машины), во втором случае как проезжую часть. Если затрудняетесь выбрать - отмечайте как дворовой проезд.


Как рисовать объекты ​

  1. Нажмите на кнопку инструмента в ribbon — она подсветится оранжевым.
  2. В нижней части карты появится подсказка: «Кликайте по карте, чтобы рисовать. Двойной клик — завершить, Esc — отменить.»
  3. Кликайте по карте, чтобы добавить вершины.
  4. Завершите объект:
    • Полигон / линия — двойной клик или клик по первой вершине
    • Точка — уже одним кликом
  5. Чтобы бросить недорисованный объект, нажмите Esc.

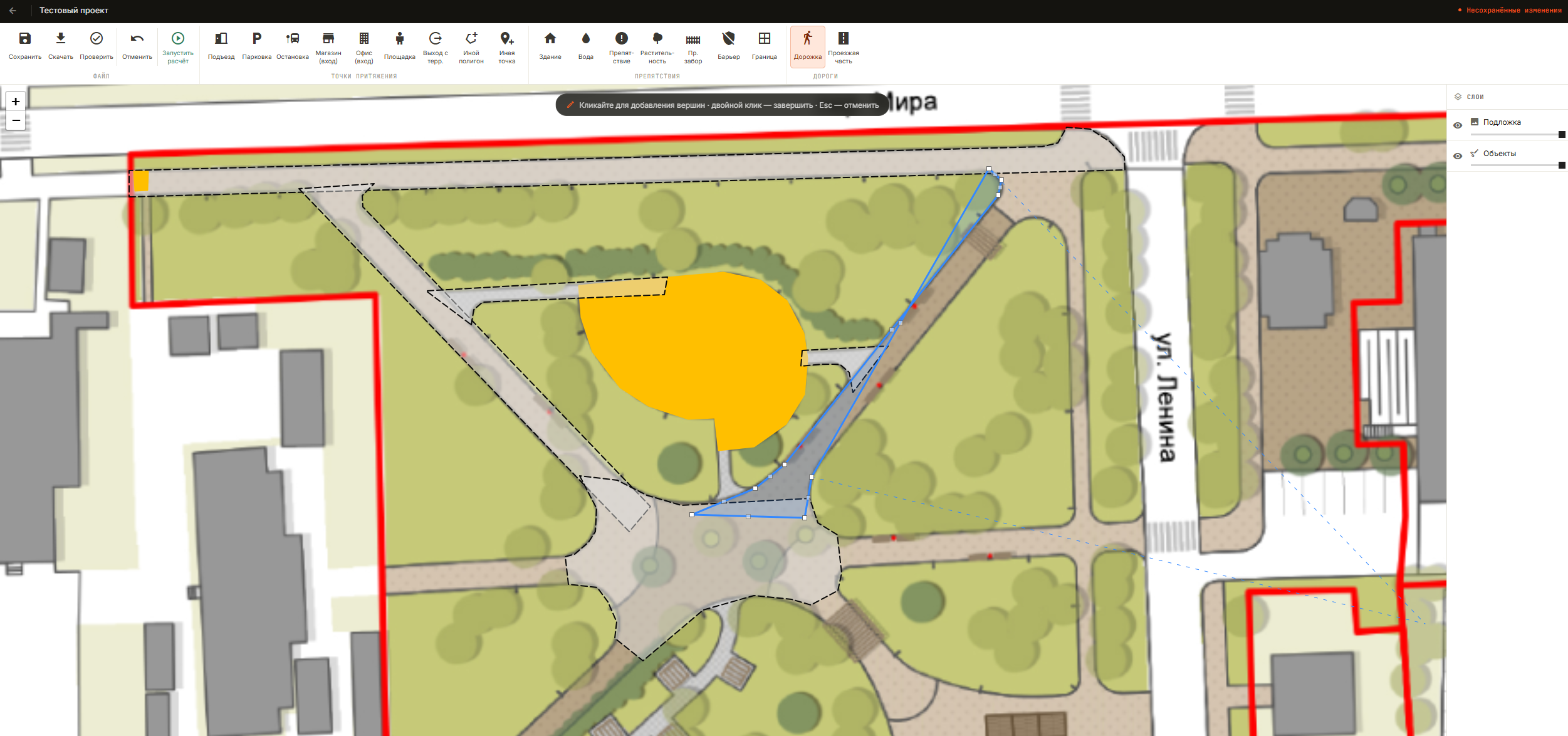

Редактирование и удаление ​

  • Клик по объекту — выделить (появляются маркеры вершин).
  • Перетаскивание маркера — переместить вершину.
  • Двойной клик на ребре — добавить новую вершину.
  • Delete или Backspace — удалить выделенный объект.
  • Кнопка «Удалить» в контекстной панели — то же самое.


Горячие клавиши ​

КлавишаДействие
Ctrl+Z / ⌘ZОтменить последнее действие
Delete / BackspaceУдалить выделенный объект
EscОтменить текущее рисование

Быстрый выбор инструментов ​

Чтобы активировать инструмент рисования, не прибегая к мыши, нажмите соответствующую клавишу.
Горячие клавиши не срабатывают, если фокус находится в текстовом поле.

Дороги

КлавишаИнструмент
WДорожка
SДворовой проезд
RПроезжая часть

Препятствия

КлавишаИнструмент
BЖилое здание
VВода
OПрепятствие
PРастения
FЗабор
AБарьер
GГраница

Точки притяжения

КлавишаИнструмент
EПодъезд
KПарковка
TОстановка
MМагазин
IОфис
LПлощадка
XВыход

Панель слоёв ​

В правом нижнем углу расположена панель управления слоями. Для каждого слоя доступны:

  • Иконка глаза — включить или скрыть слой.
  • Ползунок прозрачности — от 0 до 100%.


СлойЧто отображает
ПодложкаЗагруженное фоновое изображение участка
ОбъектыВсе нарисованные объекты карты
ДорогиРезультат расчёта — построенная сеть (появляется после завершения расчёта)

Чего редактор пока не умеет ​

  • Заменить подложку или изменить ширину участка. Оба параметра задаются при создании проекта. Если ошиблись — создайте новый проект с правильными значениями.
  • Вернуть отменённое действие. Ctrl+Z отменяет, но повтора (Redo) нет.
  • Сохранить по Ctrl+S. Сохраняйте кнопкой Сохранить; о несохранённых изменениях напоминает индикатор в топбаре.
  • Работать на телефоне. Редактор рассчитан на компьютер с мышью и клавиатурой.

Системы координат ​

Новые проекты создаются в прямоугольной системе X_Y — карта использует пиксельные координаты относительно подложки. Это основной режим работы для архитектурных планов.

Если проект импортирован из файла с географическими координатами, он работает в режиме LAT_LONG с тайлами OpenStreetMap в качестве подложки.

Подробное описание систем координат — в разделе Формат MapData.

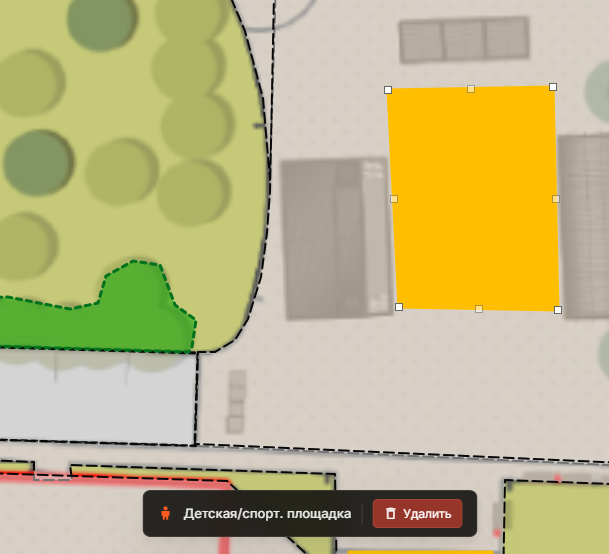

Контекстная панель ​

Появляется в нижней части карты при выделении объекта. Показывает:

  • Иконку и название типа объекта.
  • Кнопку «Удалить».

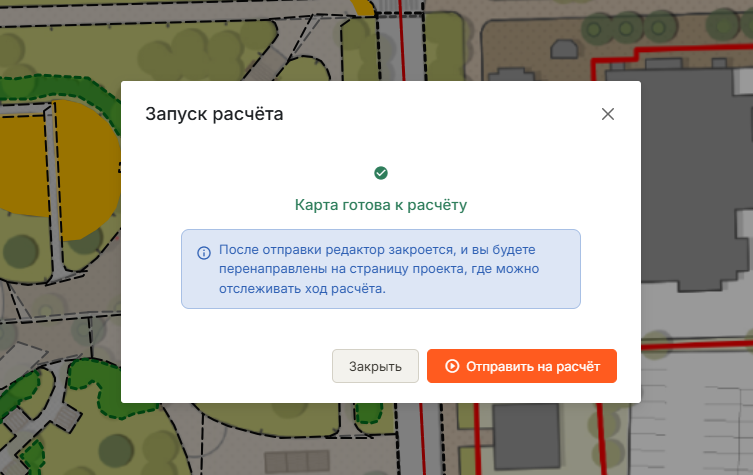

Диалог запуска расчёта ​

Открывается по кнопке Запустить. Проходит несколько состояний:

СостояниеЧто происходит
ПроверкаВалидация карты через API
СохранениеСохранение карты на сервере
Карта готоваЗелёная галка — можно нажать Запустить
ОшибкиКрасная иконка и список ошибок — отправка невозможна, пока не исправите
ОтправкаКарта ставится в очередь


После успешной отправки редактор закрывается и вы возвращаетесь на страницу проекта со статусом В очереди.
